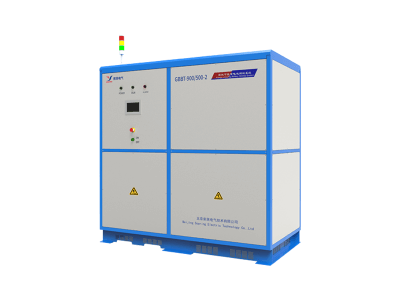

GBBT-900/500-2
該系統適用于大型電池包、多箱體電池系統的充放電測試，具有測試精度高、回饋效率高、電流上升速度快、電壓范圍寬等特點。具備容量測試、工況模擬、循環壽命測試等功能?？煽焖贉?zhǔn)確記錄電池電壓、電流、溫度等數據，為電池生產提供專業、可靠、準確的數據參考。
主要功能
電流上升時間小于10ms；
功率自由分配，支持雙通道并聯；
電流和電壓精度達0.1%，測試更精準；
95%以上放電電能回饋電網，節約測試成本；
與電池管理系統BMS通訊，實時顯示電池參數；
諧波含量小，功率因數大于0.99，回饋技術水平高；
支持路譜數據和工況文件導入，可模擬電動汽車、儲能電站等運行工況；
支持恒流充電/放電、恒壓充電、恒阻放電、恒功率充電/放電、脈沖充放 電、曲線充放電、工況模擬等多種可編程測試模式。
技術參數
電池側
| 通道數: | 單臺2通道 |
| 額定功率: | 300kW |
| 通道運行模式: | 可獨立，可并聯 |
| 電流檢測精度: | ±1‰ FS |
| 電壓范圍: | 30～900V |
| 電流范圍: | -500A～500A，并聯-1000A～1000A |
| 電壓檢測精度: | ±1‰ FS |
| 電池保護: |
反接保護、過流保護、
過充/過放保護、通信異常保護等 |
交流側
| 交流接線方式: | 三相五線，380V±10% |
| 電流總諧波失真: | <3% |
| 最大效率: | >95% |
| 功率因數: | >0.99（額定功率下） |
上位機軟件
| 數據記錄間隔: | 可調，最快10ms |
| 工況數據導入功能: | 有 |
| 充電方式: | 恒流、恒壓、恒功率、斜坡 |
| 放電方式: | 恒流、恒功率、斜坡 |
| 循環次數: | 9999 |
| 數據記錄: | 工步號、時間、電壓、電流、功率、溫度、充電容量、放電容量等，并可根據記錄數據計算DCR |
| 工步功能: | 有 |
| 最小工步: | 30ms |
| 其他工步模式: | 擱置、工況模擬 |
| 最大工步數量: | 99999 |
| 測試報告導出格式: | Excel |
| 測試功能: | 充放電、容量測試、DCR測試、工況測試、溫度特性測試、倍率測試、循環壽命測試等 |
運行環境
| 溫度范圍: | 0℃～40℃ |
| 相對濕度: | 0～95%，無冷凝 |
| 冷卻方式: | 風冷 |
