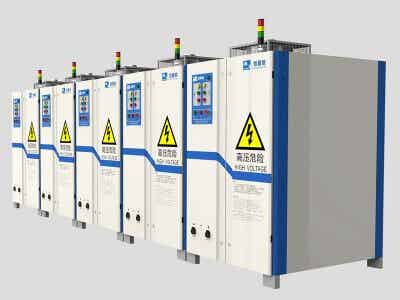

系統是由恒翼能科技有限公司自主研發的PACK EOL測試設備和動力電池組節能測試設備集成，具有高度兼容性、可靠性、穩定性的特點。其數據采集 系統能夠?qū)崿F(xiàn)對各個電池模塊單體的電壓和溫度，以及總電流、總電壓等數據的采集，采集到的數據存放于專門設計的數據庫中，并提供各類統計、分析及報表生成功能。測試數據可上傳工廠MES系統。

系統特點

1、能集成到生產線體上，并配合生產節拍，也可單獨檢測；

2、能夠與PACK生產線做通訊，如OPC、以太網等接口協議；

3、輸出電流轉換快、電流無超調現象，避免設備對電池組的沖擊；

4、采用能量回饋技術，放電能量回饋電網，節省能量，滿足客戶節能環保的要求；有效地降低設備工作時的發熱量，提高了設備的可靠性及穩定性，延長設備使用壽命；

5、支持CAN2.0接口，能與電池BMS進行雙向通訊，根據協議可接受并記錄BMS報文數據，BMS報文信息可作為軟件流程判斷條件；也可對BMS發送報文指令，實現控制BMS繼電器吸合等功能；

6、可根據BMS報文內容，作為工步的跳轉或停止條件；

7、支持一維、二維碼啟動功能，條碼與測試數據自動綁定。也可手動啟動測試實驗；

8、多重權限管理功能，便于系統設備的使用管理和安全，可根據不同操作者分配不同權限等級；

測試項目

A、短路測試：測試正負極開路電壓、正極與殼體、負極與殼體電阻（安捷倫儀表）

B、絕緣測試：測試總正與殼體、總負與殼體絕緣值（日置儀表）

C、耐壓測試：測試總正與殼體、總負與殼體耐壓漏電流值（日置儀表）

D、交流內阻測試：測試電池PACK的交流內阻值（日置儀表）

E、DCIR測試：測試電池PACK的直流內阻值（動力電池組節能測試設備）

F、電池PACK循環測試：根據電池PACK參數，設定工程文件，給電池PACK做循環測試。

G、BMS報文解析：通過CAN接口讀取BMS報文信息并解析相關內容。

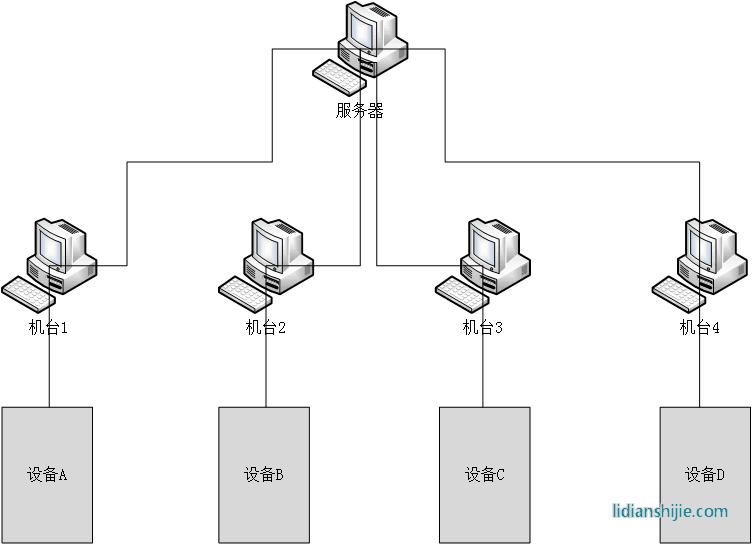

系統組成

設備參數
